9.1) Como os dispositivos (ou subsistemas) "conversam" entre si ?
Ou Qual o meio físico que estes dispositivos utilizam para comunicar-se?
R: O "bus" nada mais é do que um conjunto de "fios" ou via de dados que conectam um dispositivo ao outro.
9.2) Que tipo de dados trafegam no "Bus"?
R: Dados digitais ("0" ou "1")
9.3) O que se entende por largura do "Bus"?
R: significa a quantidade de dados (bits) que podem ser transferidos simultaneamente no barramento. Quanto maior a largura do "bus" mais rápido os dados serão transmitidos.
9.4) O que é velocidade do "Bus"?
R: É a velocidade na qual os dados trafegam no bus. Esta velocidade é geralmente medida como: (quantidade de informação digital/segundo)
Ex: O meu "bus" FSB é de 533Mhz. Ou seja a cada 2ns (nanosegundos) uma quantidade expressiva de dados podem trafegar pelo bus.
9.5) Como os dados transitam pelo "Bus"?
R: Os dados transitam de forma paralela (um lado de outro) ou serial (um atrás do outro)
"Bus" Básico:
"Bus" um pouco mais detalhado:
"Bus" um pouco mais detalhado e atualizado:
Extraído de:
http://arstechnica.com/articles/paedia/hardware/pcie.ars/1
9.6) Quais seriam os principais tipos de "bus" que encontramos dentro de um computador?
R:
- ISA (obsoleto)
- PCI (rumo ao obsoleto)
- AGP (obsoleto)
- PCI-X (Intel - 266Mhz/64bits)
- PCI-E (Intel)
- FSB (Intel)
- HyperTransport (AMD)
- PATA (Parallel Advanced Technology Attachment)=> rumo ao obsoleto
- SATA (Serial ATA)
- SCSI (eficiente, robusto e caro)
- USB (é o padrão vencedor no mercado)
- FireWire etc

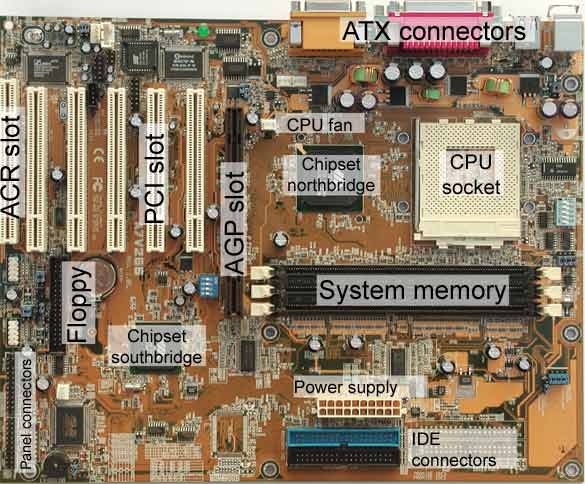

Nas figuras abaixo pode-se contemplar uma placa-mãe do ponto de vista do "Bus":
1998:
2008:
Compare com uma placa-mãe Abit AN-M2 modelo 2007 (foto WAZ):
9.7) Quais seriam as principais características destes barramentos apresentados até aqui?
a) Taxa de transferência de dados ou velocidade de transferência de dados
b) Universalidade/padronização de projeto e utilização
9.8) Quais seriam os outros tipos de dispositivos que eu poderia "espetar" nesses barramentos?
- processador
- memória
- placa de vídeo
- modem
- pen-drive
- câmera digital
- webcam
- dispositivos de armazenamento externo:gravadores
- dispositivos de armazenamento interno
- scanners
- impressoras
9.8.1) Como "espetar" estes dispositivos no computador?
1998:
2008:
9.8.1.1) Primeiro "Espete" a CPU:
E fique atento ao tipo de soquete!
- socket 462 (obsoleto) => AMD Athlon XP
- socket 478 (obsoleto)
- socket 754=> AMD Athlon 64 e Sempron (obsoleto)
- socket 939=> AMD Athlon 64 (obsoleto)
- socket AM2
- socket AM2+
- socket LGA 775 => Pentium, Celeron e Core a partir de 2005
9.8.1.2) Como espetar um processador passo a passo:
As figuras abaixo mostram a inserção de um processador num socket 462
a)
b) Aplicando pasta térmica (Teria a mesma função do "hipogloss" ?)
c) Colocando o cooler em cima do processador com o chip "besuntado" com pasta térmica.
d) Inserindo o "Cooler" - esta é a parte + chata...
9.8.1.3) Em seguida "Espete" a Memória RAM:
9.8.1.4) Depois conecte H.D e outros semelhantes:
a) Instalando o HD e o drive de disquete
b) Visão Geral da localização do HD em um gabinete:

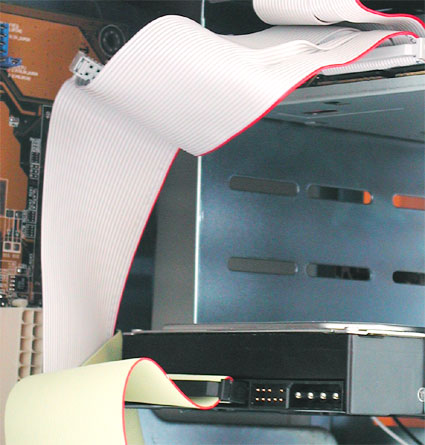

c) Conecte a via de dados, repare no flat-cable:
d) Conecte os cabos de alimentação de energia:
d.1) O H.D da hora: O HD SATA
O SATA é um outor tipo de barramento para HD.
SATA I (150 MB/s) ou SATA II (300MB/s)

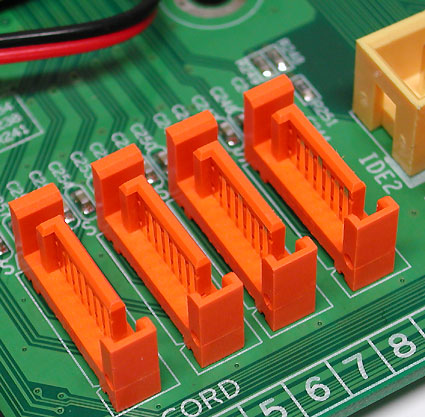

d.1.1) Conectores SATA na placa-mãe:
d.1.2) Cabos SATA:
d) Dados e Alimentação SATA:
