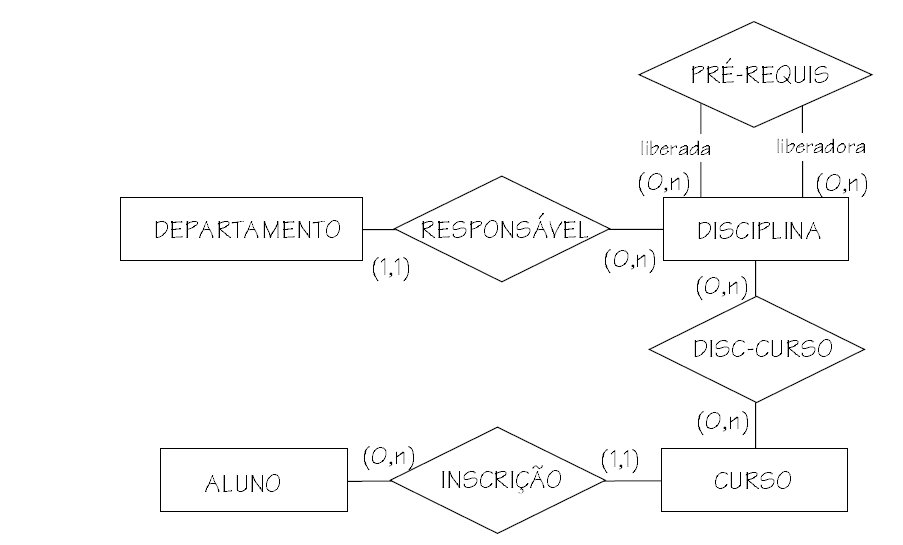

Figura 32: Diagrama ER de um Banco de Dados.
o Deseja-se manter informações sobre alunos, cursos, disciplinas e departamentos.
Deseja-se també manter informações sobre a associação de alunos a cursos, de disciplinas a cursos, de disciplinas a departamentos, e disciplinas com seus pré-requisitos.
Através das cardinalidades expressa-se que:
À Cada disciplina possui exatamente um departamento responsável, e um departamento é responsável por muitas disciplinas, inclusive por nenhuma. Note-se que, apesar de sabermos que os departamentos em uma universidade existem para ser responsáveis por disciplinas, especificamos a cardinalidade mínima de DEPARTAMENTO em RESPONSÁVEL como sendo “0”.
Com isso admitimos a possibilidade de existirem departamentos vazios.
Esta cardinalidade foi especificada considerando o estado do banco de dados imediatamente após a criação de um novo departamento, bem como o estado imediatamente antes da eliminação de um departamento.
Da forma como a restrição foi especificada, é possível incluir o departamento em uma transação, para, depois, em transações subsequentes, vinculá-lo às disciplinas sob sua responsabilidade. Se tivesse sido especificada a cardinalidade mínima “1”, ao menos uma disciplina teria que ser vinculada ao departamento já na própria transação de inclusão do departamento.
Como observa-se da discussão acima, para especificar as cardinalidades mínimas é necessário possuir conhecimento sobre as transações de inclusão e exclusão das entidades.
À Uma disciplina pode possuir diversos pré-requisitos, inclusive nenhum. Uma disciplina pode ser pré-requisito de muitas outras disciplinas, inclusive de nenhuma.
À Uma disciplina pode aparecer no currículo de muitos cursos (inclusive de nenhum) e um curso pode possuir muitas disciplinas em seu currículo (inclusive nenhuma).
À Um aluno está inscrito em exatamente um curso e um curso pode ter nele inscritos muitos alunos (inclusive nenhum).
